羽ばたく橋をつくりたい2025 ―挑戦は最後の1秒まで―

新しい橋を架けるプロジェクトは、構想から計画、設計、施工を経て完成に至るまで、長い時間を要します。

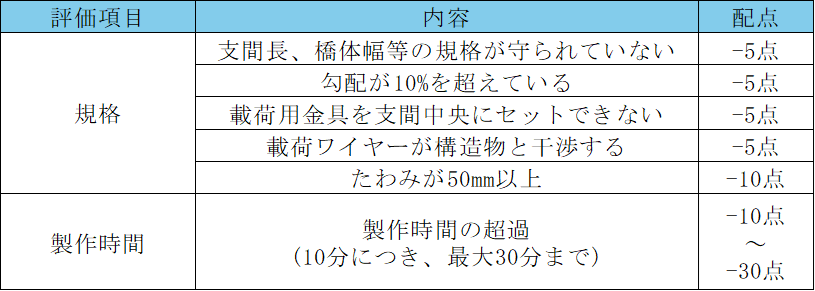

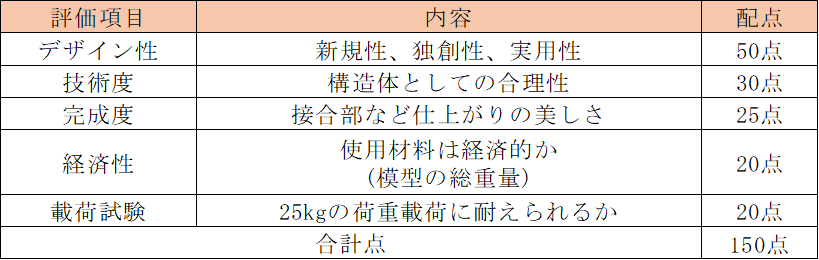

橋梁模型製作コンテスト（以下、模型コンテスト※）は、こうした橋づくりのプロセスを短期間で体験できる場です。計画・設計・施工をすべて自分たちで担い、構造検討や図面作成、製作までを一貫して行います。限られた条件の中で試行錯誤しながら模型を完成させていく過程は、いわば「土木プロジェクトの縮小版」といえるでしょう。模型コンテストでは、自分の考えた設計や判断が結果として表れるプロセスを体験でき、この挑戦は、若手社員が技術者として成長していくための大きな一歩となります。

CFKではTeam-CFKとして第1回から毎年模型コンテストに参加してきました。例年は大阪本社のメンバーのみで取り組んできましたが、今回は東京本社の若手社員によってチームを結成。模型づくり（材料の切断や接合方法など）や橋梁に関する知識が十分でないメンバーもいる中でのスタートでした。

ここでは、模型コンテストに挑戦する中で注力した点や、模型製作の面白さ・難しさについて紹介します。

“翼“の橋との出会い

まずは、橋のデザインを決める必要があります。

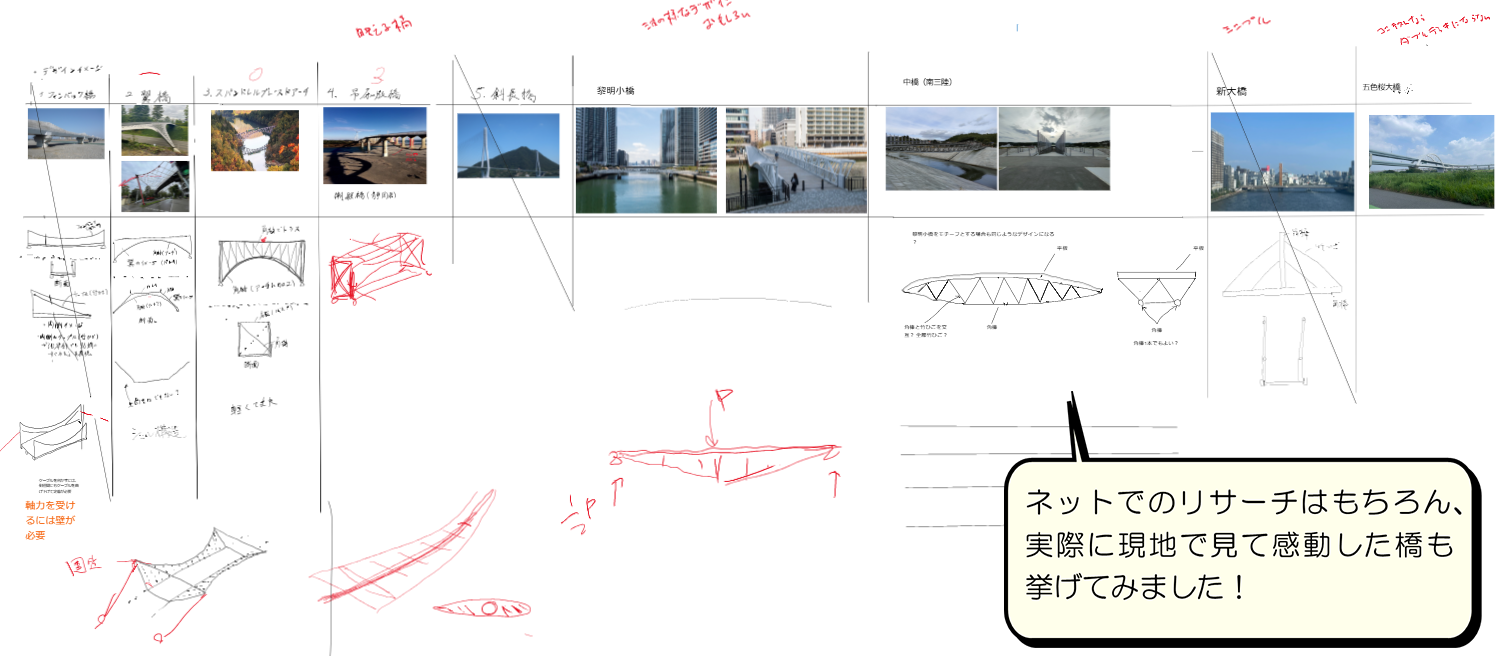

８月中旬のキックオフでは、メンバーそれぞれが現実にある橋の中から「こんな橋がつくりたい！」と思うものを持ち寄るところから始めました。デザインイメージを描いたり、先輩社員から模型としての実現性について意見を頂いたりしながら、デザイン案を絞っていきました。

“翼”の橋がカタチになるまで ―トライ＆エラー ―

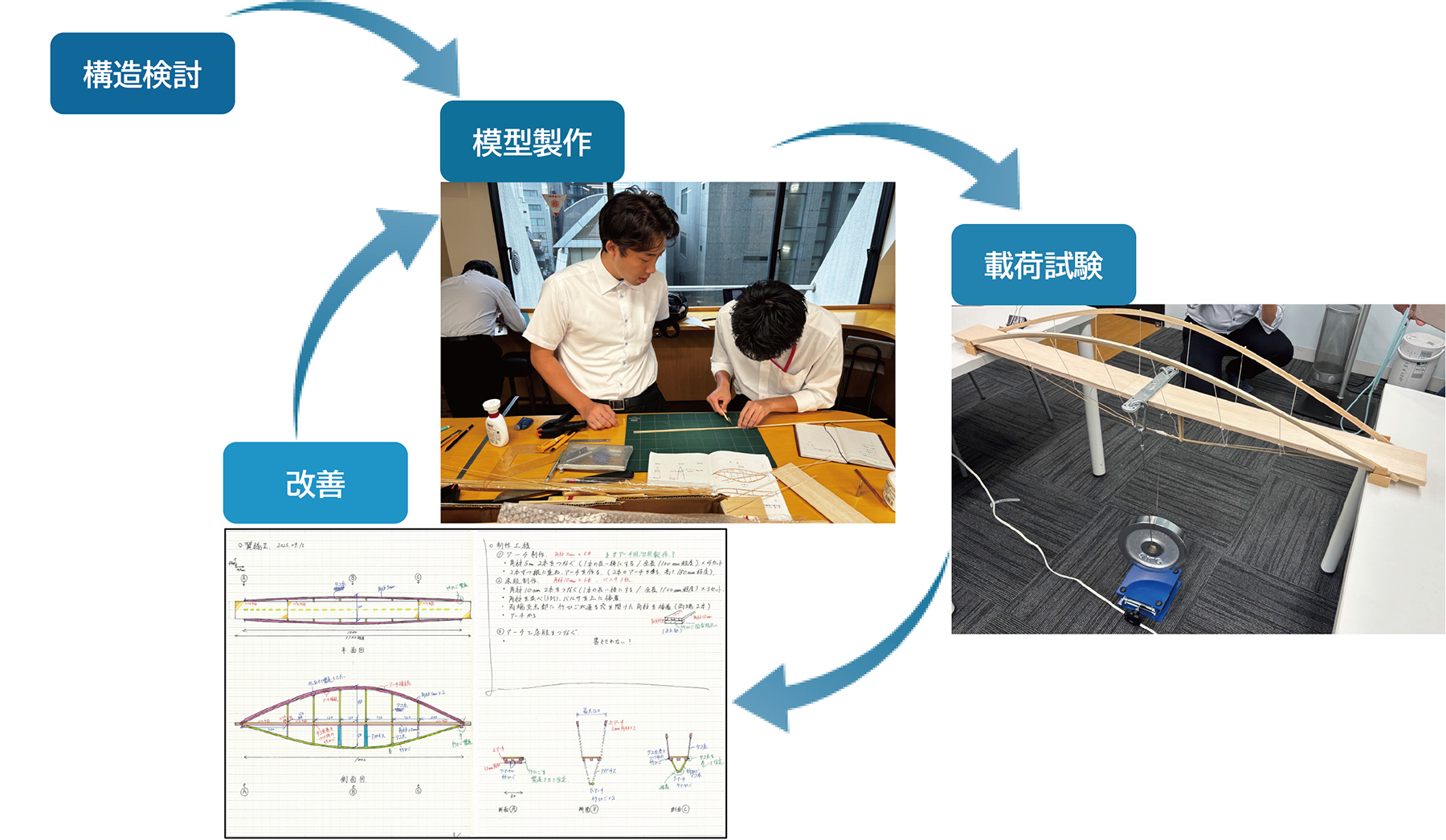

模型の形式が決まってからは本番まで残り１か月半しか残されていませんでした。そのため、とにかく「トライ＆エラー」を重ねて進み続けました。模型の構造検討→模型製作→載荷試験→改善のサイクルを、時間が許す限り繰り返します。

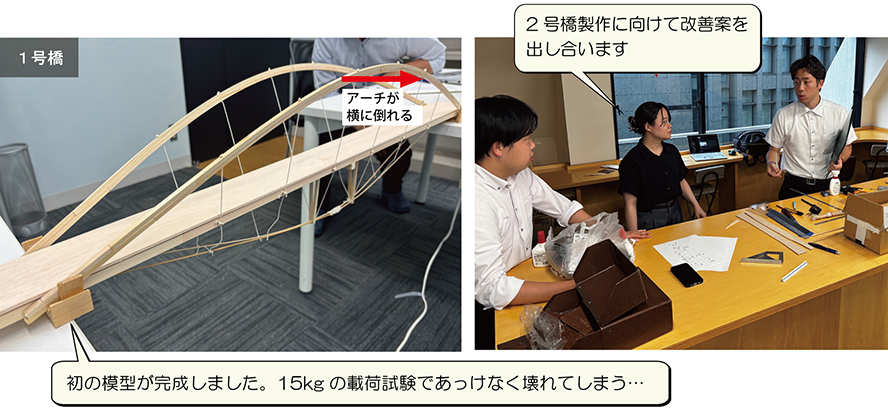

製作１号橋

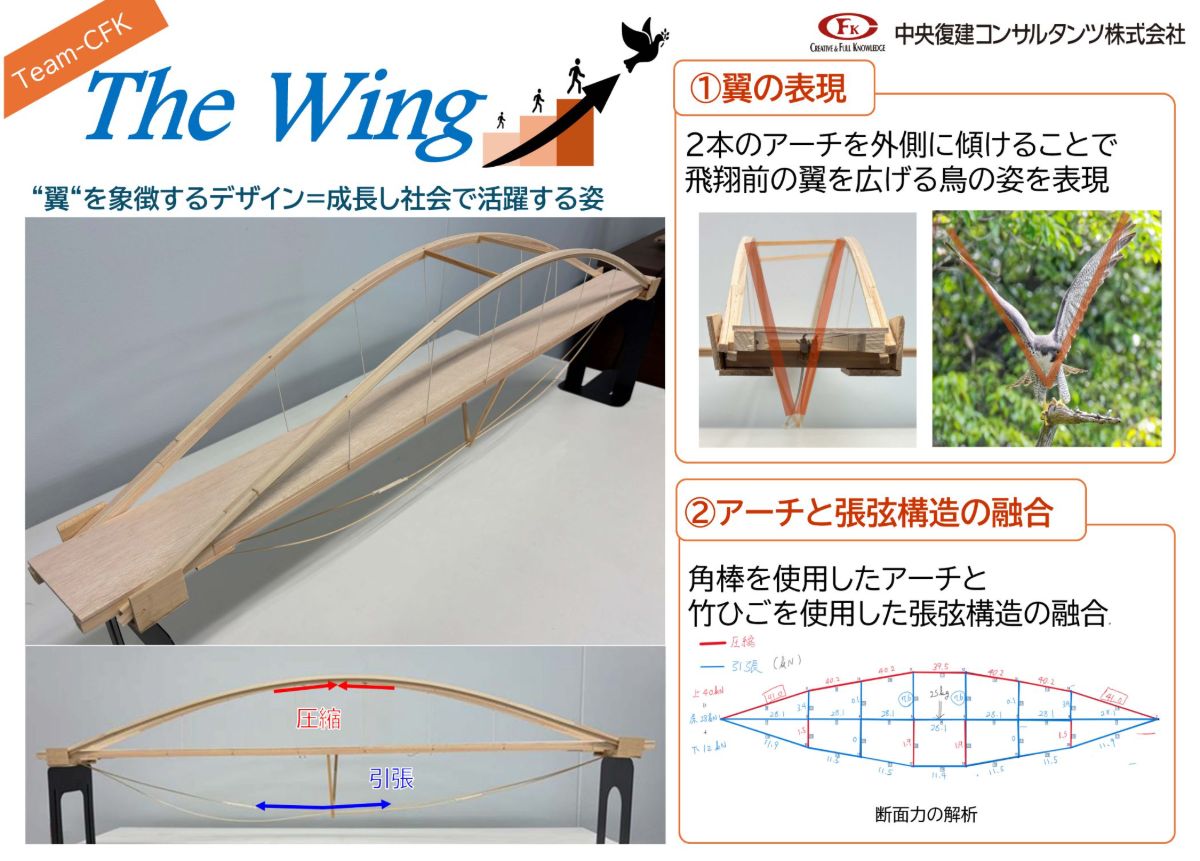

上部アーチ２本と下部中央の張弦材で断面V字形状(=翼)を表現しています。

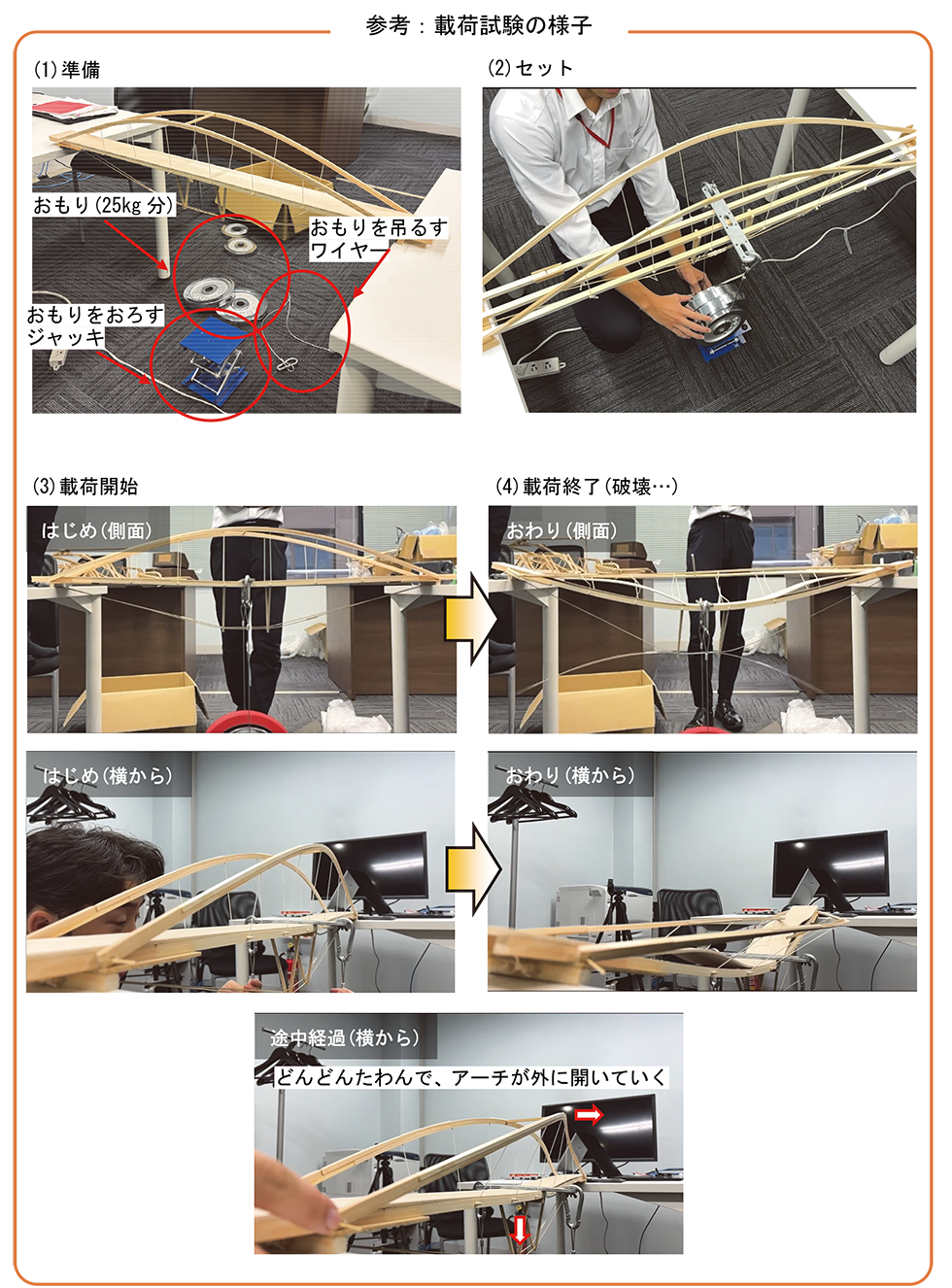

（載荷試験結果）
・15kgアウト：アーチ部が横に倒れる

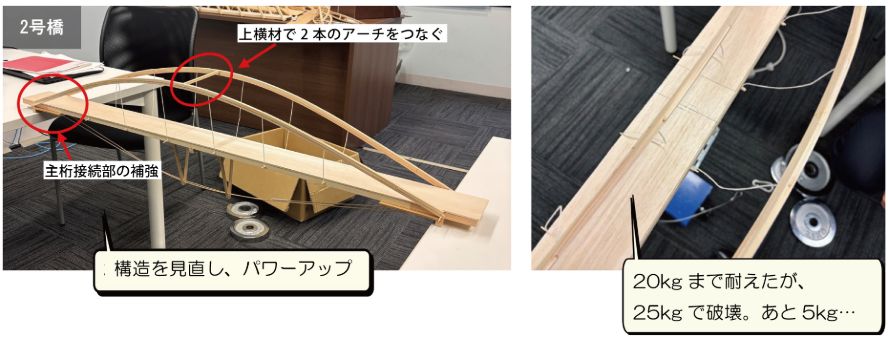

製作２号橋

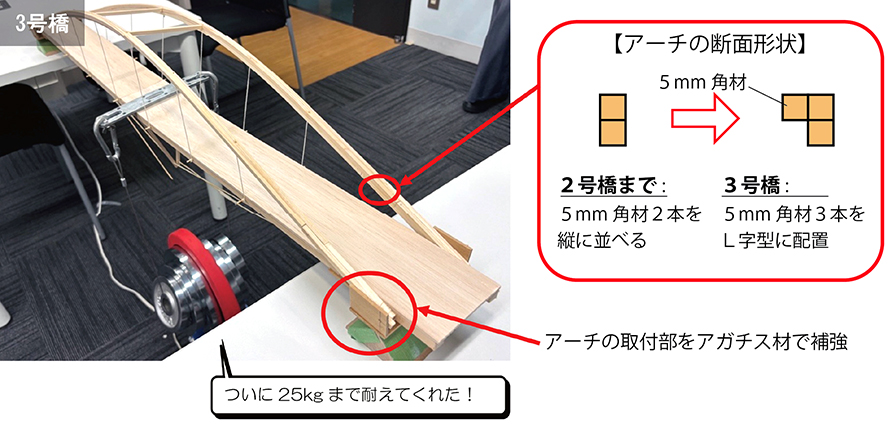

製作３号橋

本番は25kgに耐えなければならないので、まだ挑戦は続きます。２号橋の失敗を踏まえて上部アーチの断面を木材３本重ねてL 字型とし、さらにアーチと主桁の接合部も補強しました。
（改善点）
・アーチの断面を３本重ねてL字型にする​​​​​​​
（載荷試験結果）
・25kgクリア！

大会当日

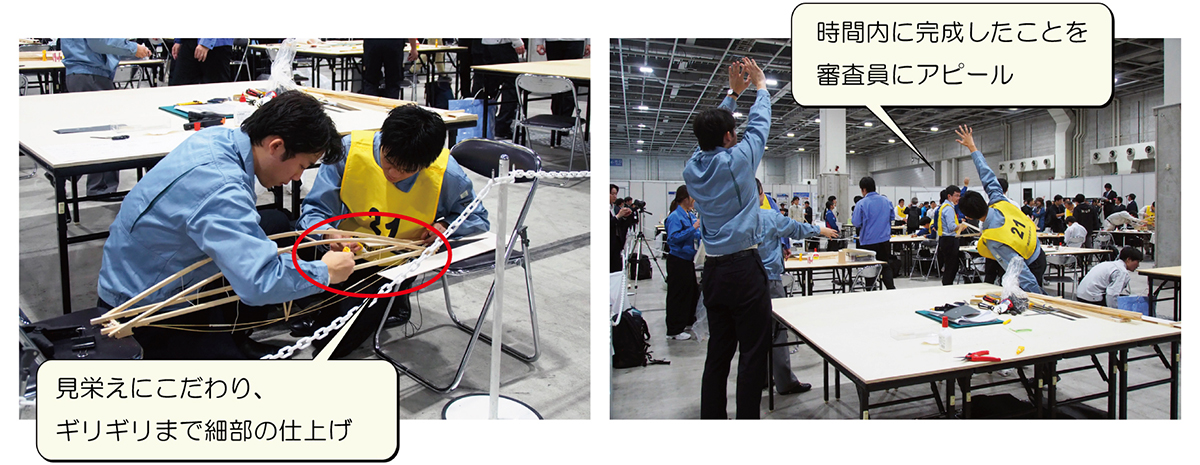

ギリギリの模型製作

練習段階では２時間以内に模型を完成させることができませんでしたが、本番直前まで工程表をブラッシュアップすることで作業効率を上げ、無駄のないよう動きました。見栄え（細部）にこだわったことで残り時間７秒とギリギリでしたが、何とか模型を完成させることができました。

ドキドキの載荷試験

載荷試験前のアピールタイムでは、本橋の特徴である“翼”を最大限アピールし、載荷試験では、25kgの重りを載せて１分間耐えることができました。

載荷試験の様子は以下から視聴できます。（45分46秒から）
↓↓をクリック↓↓
建設技術展2025近畿　橋梁模型製作コンテスト　会場製作部門・学生部門載荷試験（You Tube）

仕上げの美しさを評価いただき優秀賞を獲得することができました。

参加者の声
